直線導軌與滑塊傳動的比較分析

直線導軌和滑塊傳動是機械領域中兩種常見的傳動方式。它們分別具有自身的特點和優勢，在不同應用場景下有著各自的適用性。

1. 直線導軌

   1.結構特點：

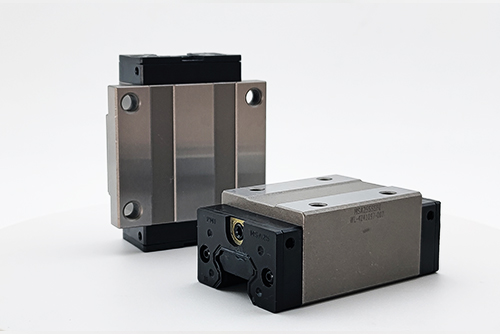

   直線導軌由導軌和滑塊組成，導軌通常采用高強度合金鋼制成，具有優異的硬度和耐磨性?；瑝K則通過特殊的軸承結構與導軌接觸，并能夠在導軌上平穩滑動。

   工作原理：

   直線導軌通過提供支撐和導向功能，使得機器在直線方向上能夠平穩運動?；瑝K內部的軸承結構減小了運動阻力，同時滾動式導軌還可以實現高精度和高剛度的導向。

   2.優點：

1. 高精度和高剛度：直線導軌具有較高的剛度和負載能力，能夠滿足精密定位和高3.速運動的需求。

2. 平穩性能好：直線導軌的滾動式導向和滑塊內部軸承結構使得滑動摩擦更加穩定，4.減小了震動和噪音。

3. 壽命長：優質材料和精密加工工藝保證了導軌的耐磨性和使用壽命。

   5.缺點：

1. 潤滑要求高：直線導軌需要進行良好的潤滑，以減小運動阻力和磨損。

2. 維護成本較高：直線導軌在長時間使用后，可能需要更換滑塊或進行維護，增加了維護成本。

   6.適用范圍：

   直線導軌廣泛應用于各種機械設備，如數控機床、激光切割機、印刷機、注塑機等。特別是那些對定位精度、重復定位精度和剛度要求較高的設備。

1. 滑塊傳動

   1.結構特點：

   滑塊傳動主要由滑塊和導向軸組成。滑塊通過與導向軸的滑動摩擦來實現運動。

   2.工作原理：

   滑塊傳動通過滑塊與導向軸之間的摩擦力實現運動傳動。根據不同的應用場景，滑塊傳動可以采用液壓、氣動或機械方式進行驅動。

   優點：

1. 簡單結構：滑塊傳動結構相對簡單，易于制造和安裝

2. 適應性強：滑塊傳動可以適應較大負載和較高速度的需求。

3. 成本低：由于結構簡單，滑塊傳動的制造成本較低。

   缺點：

1. 摩擦損失大：滑塊傳動在工作過程中會產生較大的摩擦力，導致能量損失和熱量產生。 （2）精度較低：相比直線導軌，滑塊傳動的定位精度和重復定位精度較低。

   （3）噪音和震動較大：由于滑塊與導向軸的摩擦，滑塊傳動在工作時可能產生較大的噪音和震動。

   直線導軌和滑塊傳動都有各自的優勢和適用范圍。直線導軌適用于對精度和剛度要求較高的場景，具有高精度、高剛度和平穩性能好的特點?；瑝K傳動適用于負載較大、成本要求低以及對精度要求相對較低的場景。在實際應用中，選擇合適的傳動方式需根據具體要求和經濟考慮綜合評估，以實現最佳的傳動效果。
