在精密機械與自動化領域，導軌與滑塊作為支撐與引導運動的關鍵組件，它們在確保設備運行的精度、穩定性和可靠性方面發揮著至關重要的作用。盡管二者經常協同工作，形成直線或回轉運動系統，但它們各自的工作原理存在著本質的區別。本文將深入探討導軌與滑塊的不同之處，從結構、原理、性能等方面展開分析，以揭示它們?nèi)绾卧趶?fù)雜機械系統中各司其職，共同促進系統的高效運行。

一、導軌的工作原理

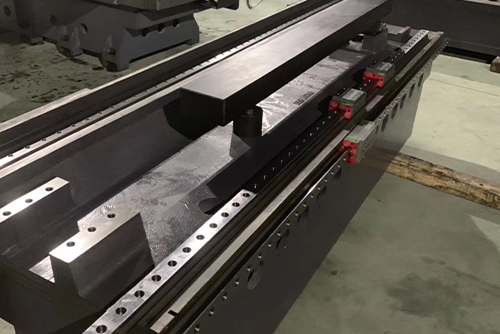

導軌，尤其是直線導軌，是一種用于引導和支撐運動部件沿直線軌跡移動的精密機械裝置。其核心在于通過減少摩擦，實現高效、平穩的直線運動。直線導軌通常由兩部分組成：導軌本身和在其上滑動的滑塊。導軌表面經過精密加工，以提供光滑的運動表面，而滑塊內部則嵌入了滾珠或滾柱，這些滾動元件在導軌和滑塊之間形成一個循環路徑，從而在運動中不斷滾動而不是滑動，大大減少了摩擦力。

導軌系統通常包含以下幾大要素：

滾珠或滾柱循環系統：這是減少摩擦的關鍵機制，通過循環路徑的設計，使得滾珠或滾柱在導軌和滑塊之間連續滾動，將傳統的滑動摩擦轉變?yōu)闈L動摩擦，摩擦系數可降低至原來的1/50左右。

預緊與調整機構：為了提高系統的剛性和精度，導軌系統通常設計有預緊機制，可以通過調整螺絲或墊片來實現，確?；瑝K與導軌之間保持合適的接觸壓力，減少間隙，防止運動過程中的震動和跳動。

防塵與潤滑系統：為了延長使用壽命，導軌系統還會集成防塵罩和潤滑裝置，減少外界污染物的進入，同時通過油脂或油霧等潤滑方式，確保滾動元件的順暢運行。

二、滑塊的工作原理

滑塊作為導軌系統的移動部分，其主要功能是承載并引導負載沿導軌做直線或回轉運動?；瑝K內部結構設計精巧，通常包含滾珠循環路徑、保持架、密封件、潤滑系統等?；瑝K的工作原理側重于如何利用內部結構有效地將外力轉化為直線或旋轉運動，并保持運動的精確性和穩定性。

滑塊的幾個關鍵工作特性包括：

力的傳遞與分散：滑塊通過與導軌的接觸，將外加的驅動力均勻分散到多個滾動元件上，減少單一接觸點的壓力，從而保護導軌和滑塊不受損害。

動態平衡與穩定性：滑塊的設計需確保在運動中保持良好的動態平衡，減少振動，這對于高精度加工尤為關鍵。通過優化的滾珠分布和適當?shù)念A(yù)緊力，可以提高系統的穩定性和重復定位精度。

適應性與可調性：滑塊的安裝和調整機制允許用戶根據實際需求調整預緊力、補償安裝誤差，甚至在某些高端型號中，通過電子控制實現動態調整，以適應不同的負載和運動條件。

三、工作原理的區別

盡管導軌與滑塊在實際應用中緊密相連，但它們的工作原理存在明顯差異：

導軌更側重于提供一個穩定、精確的運動軌道，其設計重點在于表面加工的精度、材料的耐磨性和結構的穩定性，確保滾動元件能夠順暢、高效地循環運動。

滑塊則專注于負載的承載與運動轉化，它通過內部結構的優化，實現對外部驅動力的有效傳遞，同時保持運動過程中的穩定性和精確性，包括力的分散、動態平衡控制等。

總結而言，導軌與滑塊雖然協同工作，但在實現機械運動的過程中各有側重：導軌提供了一個低摩擦、高精度的運動平臺，而滑塊則在此基礎上，通過其獨特的結構設計，確保了負載的平穩移動和運動控制的準確性。兩者相互配合，共同構成了現代精密機械運動系統的基礎
