簡介

滑動導軌的直線滑動精度，也基本等同于導軌導向直線導軌(滑塊)的精度。但是導軌的精度直接受固定安裝面形狀的影響。因此為了確保導軌精度，就必須充分保證安裝面的直線度?平行度等精度要求。在此對滑動導軌2個安裝面(導軌安裝面、滑塊安裝面)的設計要點進行說明。
1、2個安裝面的基準面高度和避讓部(角部)形狀
要將直線導軌和滑塊精確對齊固定到各自安裝面，安裝面的角部必須設定避讓槽或加工為比導軌和滑塊各自的C倒角尺寸更小的圓角。
例1、安裝面凸臺部高度和避讓部半徑
外形參考值(全高ｘ滑塊寬度ｘ滑塊長度)避讓部半徑(導軌部)r1（最大)導軌部半徑(滑塊部)r2（最大)凸臺部高度(導軌部)H1凸臺部高度(滑塊部)H2Ｅ16ｘ60ｘ55（SSEBT型）0.40.42.54442ｘ90ｘ67（SVRZ型）11569

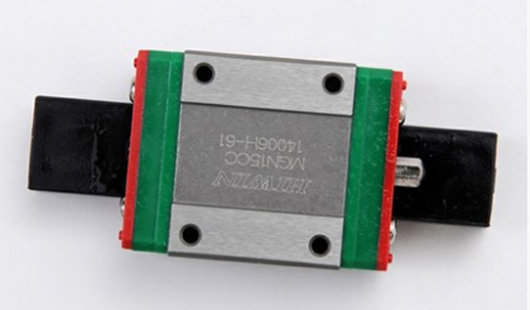

直線導軌

3、安裝面精度
2條直線導軌平行安裝的方法，一般是以固定于例一所示的安裝面上的導軌作為基準，將另1條導軌在滑塊預工作狀態下調整固定。例二是將導軌安裝到有2個導軌安裝面的固定板上的構造事例。
例2、軸向的平行度精度
軸向平行度公差一般輕預壓16ｘ60ｘ55（SSEBT型）0.02-42ｘ90ｘ67（SVRZ型）0.060.04
例3、軸向基準面精度
軸向基準面公差一般輕預壓等級公差精度(X)0.00030W0.00020W
X = X1（導軌安裝面段差）+ X2（滑塊安裝面段差）
例4、軸向基準面精度
軸向安裝面間隙0.000036L
滑動導軌受以上幾點安裝面精度的影響、產品精度會降低；大數量循環滾珠構造有平衡其精度降低的效果，使實際精度降低值減小到原來的1/2?1/10。
直線導軌相對安裝面基準，在垂直、水平2個方向通過螺絲緊固固定。直線導軌屬于較長的彈性體，螺栓固定時的緊固力會使其變形，從而產生誤差。下面介紹一下垂直、水平各方向上螺栓的緊固技巧。
（1）導軌垂直方向的安裝方法
直線導軌垂直方向的運動精度受以下2個要素的影響。
1. 因固定螺栓間距而變動
2. 滑塊滾珠的通過振動
要素1是由于導軌固定時螺栓的緊固力使導軌發生變形。具體的措施就是在組裝時使用扭矩扳手，用相等的緊固力把全部螺絲先進行輕預緊固定，之后再加大緊固力進行固定。
對于高精度產品，在螺栓固定直線導軌的狀態下、通過再次進行精加工，將螺絲緊固引起的誤差降低到最小。導軌的安裝表面可通過研磨加工提高其直線度和粗糙度的精度。　另外，一般情況下導軌的安裝基準面也需要進行研磨加工、得到與導軌相同的表面精度。即便如此，由于導軌呈細長形狀、也必須要無間隙的將導軌安裝到固定基準面上。
