空氣彈簧減震器作為現代工業和交通工具中不可或缺的隔振元件，憑借其出色的減震性能和高度的適應性，在精密設備、軌道交通、重型機械、航空航天等領域發揮著至關重要的作用。本篇文章將深入剖析空氣彈簧減震器的結構組成，并通過詳細的圖解，幫助讀者理解其工作原理與設計精髓。

1. 空氣彈簧減震器的基本構成

空氣彈簧減震器主要由以下幾個核心部件組成：氣囊、頂板、底座、輔助氣室、進氣閥、排氣閥、高度控制閥以及傳感器等。

氣囊：通常由高強度、耐壓的橡膠或聚酯纖維復合材料制成，內部充填壓縮空氣，構成減震器的彈性元件。氣囊的變形能力決定了減震器的承載能力和隔振性能。

頂板與底座：分別位于氣囊的上下兩端，用以固定氣囊并傳遞外部負載。頂板通常與被支撐的設備相連，底座則與地面或其他固定結構相接。

輔助氣室：在一些設計中，為了調節彈簧剛度，會增設輔助氣室。它與主氣囊相連，通過氣管相通，可以根據需要調節氣室容積，從而改變整體的彈簧剛度。

進氣閥與排氣閥：控制空氣的進出，實現氣囊內壓力的調節。進氣閥通常與壓縮空氣源相連，而排氣閥則用于釋放多余氣體，確保氣囊壓力在設定范圍內。

高度控制閥：自動調節氣囊高度的裝置，通過傳感器監測實際高度與設定值的偏差，自動控制進氣或排氣，保持設備水平穩定。

傳感器：用于監測氣囊壓力、高度等參數，為控制系統提供反饋信息，是實現主動控制的基礎。

2. 工作原理圖解說明

未受力狀態：在初始狀態，氣囊內充滿預定壓力的壓縮空氣，形成一定的預緊力，使設備處于準備就緒狀態。此時，氣囊處于自然伸展狀態，高度控制閥維持氣囊壓力恒定。

受力變形：當外部負載作用于頂板，氣囊開始壓縮，內部空氣體積減小，壓力隨之上升。這一過程通過壓力傳感器監測，并迅速反饋至控制系統。

動態調整：高度控制閥根據壓力變化，自動調節進氣或排氣，保持氣囊高度在設定范圍內，從而維持設備水平穩定。輔助氣室在此過程中可起到調節剛度的作用，適應不同載荷需求。

能量吸收與釋放：在振動過程中，氣囊通過氣體的壓縮和膨脹吸收振動能量，同時，其內部的阻尼作用將這部分能量轉化為熱能逐漸耗散，達到減震效果。

恢復原狀：負載移除后，氣囊內的氣體在壓力差作用下回彈，恢復至初始狀態，設備也隨之回到原位，準備迎接下一輪的負載變化。

3. 設計與應用考量

空氣彈簧減震器的設計需綜合考慮應用環境、載荷特性、振動頻率等因素。例如，在高頻振動環境下，可能需要優化氣囊材料，增加阻尼；而對于重載應用，則需加大氣囊尺寸或增設輔助氣室，以增強承載能力。

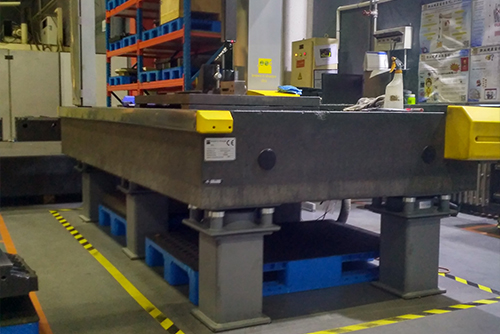

在實際應用中，空氣彈簧減震器廣泛用于車輛懸掛系統，有效提升行駛平穩性；在精密儀器、機床等設備安裝中，確保測量和加工精度不受振動干擾；在建筑領域，作為隔震系統的一部分，保護結構免受地震損害。

總之，空氣彈簧減震器的結構設計巧妙融合了材料科學、力學原理與控制技術，通過精細的部件協同工作，實現卓越的隔振性能，滿足了多樣化應用場景的需求。通過深入理解其結構與工作原理，我們能夠更好地應用這一技術，為現代工程與制造提供更加穩定、可靠的支撐。
