慧騰分享數控機床關鍵技術，滾珠絲杠的安裝方法教程來了【上海慧騰】

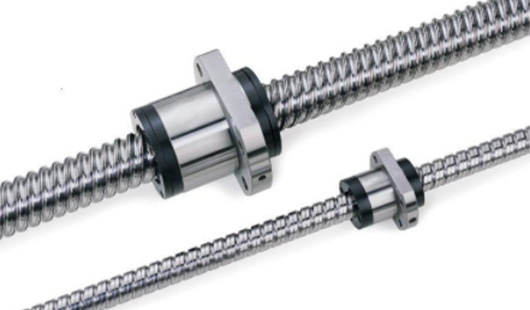

傳統的滾珠絲桿裝配，采用調整墊調節絲桿尾座中心高度，從徑向用螺釘緊固的方式。由于需要測量，配磨，對裝配人員的技能要求較高，且存在測量、配磨時的誤差。
1、絲桿，2、螺母，3、絲桿尾座，4、電機，5、固定座，5-1、銷孔，6、底座，7、導軌，8、導軌滑塊，9、拖板，9-1、絲桿螺母座。
數控機床關鍵技術：滾珠絲杠的裝配方法
傳動軸機構包括絲桿1、螺母2和絲桿尾座3，所述螺母2與絲桿1螺紋連接，絲桿1穿設在絲桿尾座3內，絲桿1的遠離絲桿尾座3的一端通過固定座5固定，請關注微 機械公社圈 固定座5上具有用于固定的銷孔5-1；傳動軸機構與直線導軌組合裝配，直線導軌包括導軌7和導軌滑塊8，導軌滑塊8與導軌7滑動連接，裝配方法包括以下步驟：
(1)裝配固定座5：將校驗芯棒裝入固定座5，選擇固定座5一側的一個銷孔5-1定位固定座5，使固定座5只能繞該銷孔5-1旋轉；選擇一導軌滑塊8作為基準導軌滑塊，將千分表座吸附在一基準導軌滑塊上，千分表的測頭垂直于校驗芯棒并與校驗芯棒接觸，移動所述基準導軌滑塊，根據千分表的示數旋轉固定座5，使校驗芯棒的側母線與導軌7平行，用螺釘將固定座5的位置固定；
(2)安裝固定座5內部零件，裝配絲桿1，裝配絲桿尾座3，用緊固螺釘固定絲桿尾座3的位置，但緊固螺釘處于放松狀態；絲桿尾座3不需校驗，但需保證零件精度。
(3)將所需驅動的拖板9安裝在導軌滑塊8上；
(4)移動拖板9至絲桿1的靠近固定座5的一端，將螺母2固定在拖板9底部的絲桿螺母座9-1上；
(5)旋轉絲桿1使螺母2帶動拖板9運動到絲桿1的靠近絲桿尾座3的一端，此時絲桿尾座3中心位置自對中，緊固絲桿尾座3的緊固螺釘，則裝配完成。傳動軸機構和直線導軌均固定在一底座6上，底座6上具有用于固定固定座5的底座銷孔，底座銷孔到直線導軌的導軌7側基準位置尺寸控制在±0 .1mm內， 固定座5內具有軸承孔，固定座5上銷孔5-1到軸承孔中心線位置尺寸控制在±0 .1mm內，這樣能保證固定座5與導軌7垂直方向的位置滿足要求。 步驟(1)結束后，可以再?gòu)?fù)檢一遍校驗芯棒側母線和上母線是否與直線導軌的導軌7平行。
絲桿尾座3活動裝配、自對中，利用絲桿螺母2運動到絲桿1尾端時，絲桿1位置被絲桿螺母2限制的特性，保證了安裝在絲桿1尾端的絲桿尾座3自對中，此時從軸向固定絲桿尾座3，即可保證絲桿尾座3裝配位置與絲桿1的同軸精度。
裝配方法，其中，絲桿尾座活動裝配、自對中，利用絲桿螺母運動到絲桿尾端時，絲桿位置被絲桿螺母限制的特性，保證了安裝在絲桿尾端的絲桿尾座自對中，此時從軸向固定絲桿尾座，即可保證絲桿尾座裝配位置與絲桿的同軸精度。
1、絲桿，2、螺母，3、絲桿尾座，4、電機，5、固定座，5-1、銷孔，6、底座，7、導軌，8、導軌滑塊，9、拖板，9-1、絲桿螺母座。
數控機床關鍵技術：滾珠絲杠的裝配方法
傳動軸機構包括絲桿1、螺母2和絲桿尾座3，所述螺母2與絲桿1螺紋連接，絲桿1穿設在絲桿尾座3內，絲桿1的遠離絲桿尾座3的一端通過固定座5固定，請關注微 機械公社圈 固定座5上具有用于固定的銷孔5-1；傳動軸機構與直線導軌組合裝配，直線導軌包括導軌7和導軌滑塊8，導軌滑塊8與導軌7滑動連接，裝配方法包括以下步驟：
(1)裝配固定座5：將校驗芯棒裝入固定座5，選擇固定座5一側的一個銷孔5-1定位固定座5，使固定座5只能繞該銷孔5-1旋轉；選擇一導軌滑塊8作為基準導軌滑塊，將千分表座吸附在一基準導軌滑塊上，千分表的測頭垂直于校驗芯棒并與校驗芯棒接觸，移動所述基準導軌滑塊，根據千分表的示數旋轉固定座5，使校驗芯棒的側母線與導軌7平行，用螺釘將固定座5的位置固定；
(2)安裝固定座5內部零件，裝配絲桿1，裝配絲桿尾座3，用緊固螺釘固定絲桿尾座3的位置，但緊固螺釘處于放松狀態；絲桿尾座3不需校驗，但需保證零件精度。
(3)將所需驅動的拖板9安裝在導軌滑塊8上；
(4)移動拖板9至絲桿1的靠近固定座5的一端，將螺母2固定在拖板9底部的絲桿螺母座9-1上；
(5)旋轉絲桿1使螺母2帶動拖板9運動到絲桿1的靠近絲桿尾座3的一端，此時絲桿尾座3中心位置自對中，緊固絲桿尾座3的緊固螺釘，則裝配完成。傳動軸機構和直線導軌均固定在一底座6上，底座6上具有用于固定固定座5的底座銷孔，底座銷孔到直線導軌的導軌7側基準位置尺寸控制在±0 .1mm內， 固定座5內具有軸承孔，固定座5上銷孔5-1到軸承孔中心線位置尺寸控制在±0 .1mm內，這樣能保證固定座5與導軌7垂直方向的位置滿足要求。 步驟(1)結束后，可以再?gòu)?fù)檢一遍校驗芯棒側母線和上母線是否與直線導軌的導軌7平行。
絲桿尾座3活動裝配、自對中，利用絲桿螺母2運動到絲桿1尾端時，絲桿1位置被絲桿螺母2限制的特性，保證了安裝在絲桿1尾端的絲桿尾座3自對中，此時從軸向固定絲桿尾座3，即可保證絲桿尾座3裝配位置與絲桿1的同軸精度。
裝配方法，其中，絲桿尾座活動裝配、自對中，利用絲桿螺母運動到絲桿尾端時，絲桿位置被絲桿螺母限制的特性，保證了安裝在絲桿尾端的絲桿尾座自對中，此時從軸向固定絲桿尾座，即可保證絲桿尾座裝配位置與絲桿的同軸精度。
