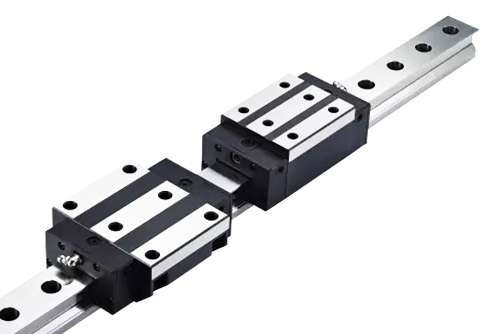

銀泰直線導軌選型指南：MSA/MSB/MSR系列劃分與適配邏輯
銀泰直線導軌的MSA、MSB、MSR三大核心系列，憑借差異化的結構設計與性能定位，覆蓋不同精度、負荷及安裝需求。選型的核心在于精準匹配系列技術特性與工況要求，通過厘清各系列的結構差異、性能優勢，實現導軌與運行場景的高效適配，保障傳動精度與運行穩定性。其技術選型邏輯圍繞系列核心特性、工況參數匹配兩大維度展開，為精準選型提供技術支撐。
MSA系列作為全鋼珠式重負荷型導軌，核心技術優勢在于高剛性與四方向等負荷能力。該系列采用4列圓弧接觸式及45°接觸角鋼珠列設計，可同時承受徑向、反徑向及橫方向負荷，無論何種安裝方式均能保持負荷均衡。優化的潤滑油路設計可將潤滑油脂均勻注入循環回路，兼顧低摩擦阻力與順暢運行特性，同時支持均勻預壓調節，進一步增強四向受力剛性?；瑝K涵蓋多類細分型號，通過調整滑塊長度與裝配方式，適配不同負荷需求，加長型滑塊可增加負荷鋼珠數量，提升整體承載能力，具備自動調心與互換特性，適配對精度、剛性均有較高要求的工況。
MSB系列以低組裝結構為核心定位，兼顧高精度與高負荷性能。與MSA系列共享4列圓弧接觸及45°接觸角設計，保障四方向等負荷能力與預壓調節空間，同時采用低組裝滑座型式，優化結構緊湊性，適配安裝空間受限的場景。其滑塊同樣提供多類細分規格，含短型、標準型及加長型，可通過調整滑塊尺寸平衡承載能力與安裝空間，潤滑油路設計確保各類安裝姿態下的最佳潤滑效果，行走順暢度佳且噪音低，兼具互換性與自動調心能力，實現剛性、精度與空間利用率的平衡。
MSR系列作為全滾柱式重負荷型導軌，核心優勢在于超高剛性與超重負荷承載能力。采用滾柱滾動體替代傳統鋼珠，通過線接觸受力模式，在相同尺寸下相較于鋼珠型導軌提供更高負載能力與更低彈性變形量。依托有限元素法優化的四列式滾柱45°接觸角與高剛性斷面設計，強化四方向負荷承受能力，預壓調節可進一步提升剛性，部分型號搭配滾柱鏈帶式專利設計，提升運行穩定性。該系列通過加長滑塊增加負荷滾柱數量，強化重載工況下的性能表現，適配對剛性與負載有極致需求的場景。
綜上，銀泰直線導軌選型需以系列特性為基礎，結合工況負荷、安裝空間、精度剛性需求精準匹配。MSA系列適配重負荷高精度通用場景，MSB系列適配空間受限的高精度工況，MSR系列適配超重負荷高剛性需求。通過精準把握各系列技術差異與適配邏輯，可最大化發揮導軌傳動性能，保障設備長期穩定運行。
MSA系列作為全鋼珠式重負荷型導軌，核心技術優勢在于高剛性與四方向等負荷能力。該系列采用4列圓弧接觸式及45°接觸角鋼珠列設計，可同時承受徑向、反徑向及橫方向負荷，無論何種安裝方式均能保持負荷均衡。優化的潤滑油路設計可將潤滑油脂均勻注入循環回路，兼顧低摩擦阻力與順暢運行特性，同時支持均勻預壓調節，進一步增強四向受力剛性?；瑝K涵蓋多類細分型號，通過調整滑塊長度與裝配方式，適配不同負荷需求，加長型滑塊可增加負荷鋼珠數量，提升整體承載能力，具備自動調心與互換特性，適配對精度、剛性均有較高要求的工況。
MSB系列以低組裝結構為核心定位，兼顧高精度與高負荷性能。與MSA系列共享4列圓弧接觸及45°接觸角設計，保障四方向等負荷能力與預壓調節空間，同時采用低組裝滑座型式，優化結構緊湊性，適配安裝空間受限的場景。其滑塊同樣提供多類細分規格，含短型、標準型及加長型，可通過調整滑塊尺寸平衡承載能力與安裝空間，潤滑油路設計確保各類安裝姿態下的最佳潤滑效果，行走順暢度佳且噪音低，兼具互換性與自動調心能力，實現剛性、精度與空間利用率的平衡。
MSR系列作為全滾柱式重負荷型導軌，核心優勢在于超高剛性與超重負荷承載能力。采用滾柱滾動體替代傳統鋼珠，通過線接觸受力模式，在相同尺寸下相較于鋼珠型導軌提供更高負載能力與更低彈性變形量。依托有限元素法優化的四列式滾柱45°接觸角與高剛性斷面設計，強化四方向負荷承受能力，預壓調節可進一步提升剛性，部分型號搭配滾柱鏈帶式專利設計，提升運行穩定性。該系列通過加長滑塊增加負荷滾柱數量，強化重載工況下的性能表現，適配對剛性與負載有極致需求的場景。
綜上，銀泰直線導軌選型需以系列特性為基礎，結合工況負荷、安裝空間、精度剛性需求精準匹配。MSA系列適配重負荷高精度通用場景，MSB系列適配空間受限的高精度工況，MSR系列適配超重負荷高剛性需求。通過精準把握各系列技術差異與適配邏輯，可最大化發揮導軌傳動性能，保障設備長期穩定運行。
