減震器：讓核磁共振設備“無視”地面震動

來源：慧騰查看手機網址

掃一掃!

掃一掃!

瀏覽：- 發布日期：2025-08-12 10:58:57【大中小】

在醫療診斷領域，核磁共振成像（MRI）以其無創、高分辨率的特點，成為洞察人體內部結構的“透視之眼”。然而，這臺精密儀器的“視力”極易被環境振動干擾——地面微震、設備自身運轉或人員走動產生的振動，都可能引發圖像偽影，甚至導致掃描失敗。減震器作為MRI系統的關鍵輔助裝置，通過物理隔離與能量耗散技術，為磁體與梯度線圈構筑起一道“靜界屏障”，確保每一次掃描都能捕捉到清晰、穩定的醫學影像。

一、超低頻隔振：阻斷“隱形干擾源”
MRI設備的核心部件——超導磁體，對振動敏感度達到微米級。傳統隔振系統在低頻段（0.5-10Hz）存在固有缺陷：其固有頻率與地面振動頻段重疊，易引發共振放大效應。例如，地鐵運行產生的8Hz振動可能使磁體位移偏差擴大5倍，直接導致圖像模糊。現代MRI減震器采用復合彈簧-氣浮混合結構，將系統固有頻率降至0.2Hz以下，形成“低通濾波”效應。其工作原理類似“懸浮氣墊”：通過高壓空氣膜與高彈性橡膠彈簧的雙重支撐，使磁體平臺與地面振動實現物理隔離。實驗數據顯示，該技術可將0.5-10Hz振動傳遞率控制在2%以內，較傳統系統提升一個數量級。

二、動態響應：應對“瞬時沖擊”的智能調節
MRI掃描過程中，梯度線圈的高速切換會產生瞬態沖擊振動（峰值加速度達5g），這對減震器的動態響應能力提出嚴苛要求。新一代減震器集成壓電陶瓷作動器與加速度反饋系統，形成“被動隔振+主動補償”雙模機制。當振動傳感器檢測到?jīng)_擊時，控制系統可在0.01秒內驅動壓電陶瓷產生反向位移，將磁體位移偏差限制在±0.01mm以內。例如，在3T高場強MRI設備中，該技術使心臟動態成像的幀間誤差從12%降至2%，顯著提升診斷可靠性。

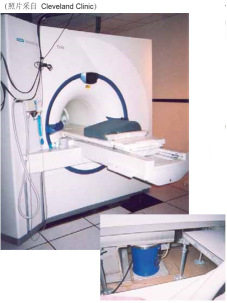

減震器

三、多向隔振：構建“三維穩定空間”
人體掃描需磁體在水平（X/Y軸）與垂直（Z軸）方向同步穩定。傳統減震器多采用單向支撐結構，難以應對復雜振動環境。先進設計通過正交布局的空氣彈簧與導向機構，實現6自由度隔振控制。其核心創新在于：

水平向：利用空氣軸承的低摩擦特性，使磁體可自由浮動但保持軸向定位；
垂直向：通過氣囊剛度梯度設計，平衡設備自重與動態載荷；
旋轉向：集成扭力阻尼器，抑制梯度線圈切換引發的微小扭轉振動。
在神經外科導航MRI應用中，該技術使術中圖像更新延遲從500ms縮短至100ms，為醫生提供近乎實時的手術視野。

四、技術演進：從“隔絕振動”到“融合環境”
隨著綠色醫院建設推進，MRI減震器正向集成化與自適應方向發展。部分系統通過物聯網技術連接建筑振動監測網絡，提前預判外部振動源（如附近施工）并調整隔振參數。更有研究探索將減震器與磁體冷卻系統集成，利用液氦循環管道作為附加阻尼器，在-269℃低溫環境下仍保持穩定性能。這些創新使MRI設備得以部署于高層醫療綜合體，突破傳統地下室安裝限制。

從腫瘤早期篩查到腦功能研究，從手術導航到兒科成像，減震器正以“隱形守護者”的身份，支撐著MRI技術向更高場強、更快成像、更廣應用場景邁進。其通過物理隔離與智能控制的協同創新，不僅解決了超導磁體的振動敏感難題，更推動著醫學影像設備從“精密儀器”向“智能診療平臺”進化。在健康中國戰略下，這一技術將持續為精準醫療提供穩定基石，讓每一幅生命影像都清晰可辨。
