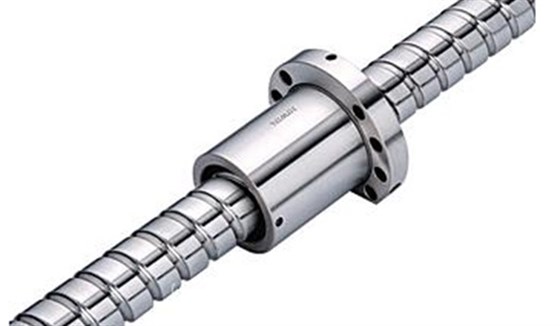

短的滾珠絲桿或垂直安裝使用滾珠絲桿，常采用一端固定加一端自由
水平安裝絲杠時，采用一端固定，一端游動支承； 數控機床的滾珠絲杠，為了提高絲杠的拉壓剛度，可以兩端固定。為了補償熱膨脹和減少絲杠因自重下垂，兩端固定絲杠還可進行預拉伸。在計算誤差及誤差補償時，基本是固定端作為軸向定位基準，從固定端起計算絲杠的長度誤差。絲桿固定端一般都為與伺服電機鏈接為驅動端。
一端固定一端浮動，滾珠絲桿為數控機床運動核心部件，其兩端支承的配置情況分為：一端固定一端自由、兩端固定一端固定、一端浮動而二端自由的安裝方式在機床中基本不用。滾珠絲杠的結構形式可分為以下的類型。
二、絲杠支持結構
絲桿安裝精度測量
絲桿安裝時，用百分比或千分表測量螺桿支撐座的固定端（滾珠螺桿軸端的跳動）以及螺桿支持座的支持端（軸向的間隙），并根據技術要求作調整，以滿足機床精度要求。
快過年了，上海慧騰在這提前祝大家發大財、身體健康、萬事如意！
