基于工業機器人系統的知識，講解了工業機械手夾爪的設計。機械手使用步進電機掌控伸縮臂的精度和穩定性，油壓控制楔液壓連桿。夾緊力小，重量輕機器人是自動完工工作的機器設備。它履行輔助或取代人工工作的工作。目前，它在工業、醫學、軍事等領域具有關鍵的應用。工業生產之中的主要矛盾使得使用全新的技術設備，即操作機（操作工具）。機器（尤其是機床）的裝載和裝載、操作過程之中某些工件的傳輸、工件的存儲和去除、部件加裝、焊、焊接、焊接、噴漆和許多其他工藝操作項目。這些操作表面看上去并不簡單，通常不需具備特定技能的工人，但應融合運動過程，用人手和手臂手動。因此，各國都在分析程控系統的自動工業操作機——機械手夾爪
機械手是一種特定的機械手，將圓柱形零件從發送帶夾持到專用機床之上，然后在研磨之后將其夾返回發送帶上。機械手通常分成四個部分：夾持器、伸縮臂、提高臂和底座。夾具加裝在伸縮臂之上，伸縮臂加裝在提高臂之上，提高臂加裝在底座之上。連接方式為法蘭螺栓相連操縱器完工一個傳輸和檢索動作。過程如下：當工件從早期位置通過發送帶發送到選定位置時，機械手夾爪通過預編輯的程序執行命令。夾具夾緊工件之后，提高臂飄揚。達規定高度之后，底座快速轉動。然后底座向工件的加工機床慢行進，開合臂伸延到選定位置，卡住夾具，將工件擺放在機床的相應位置，開合臂縮回；研磨完工之后，伸縮臂再次張開，夾持器夾住研磨過的工件，開合臂縮回，底座轉動，底座向發送帶尾部慢之后退到選定位置，提高臂起上升，抵達發送帶下方，夾持器卡住，工件放到發送帶上之后，提高臂下降到早期位置，暫停并預備下一個循環。
1.夾持器的設計
轉動夾持器：由活塞桿、楔塊、滾輪、輔助桿、夾爪、夾臂和彈簧構成。在操作過程之中，液壓缸的活塞桿向后促進楔塊，使夾持臂右端的兩個滾柱相互剝離，夾持爪可夾緊，夾持器處在夾緊狀態；活塞桿在軸承的作用下縮回，夾持器開啟。
根據夾持器的驅動力由伺服電機獲取的原理，伺服電機選擇符合了工作場所的使用要求。本方案采用內置伺服電機。與同等電機相對，該伺服電機具備結構直觀、零部件通用性弱、加裝形式多樣的特點。該方案之中的電機合乎結構緊湊、重量輕的設計思想。夾持器部分設計師有一對主夾持臂和一對副夾持臂，可確保手動時爪的工作面始終與工件在同一平面之上，提升機器的安全性
夾持器爪使用V形爪結構，材料為鋁合金。因此，V形爪易于形變脫落，重量慢。加工方法為鑄，在V形爪的兩邊外側研磨帶槽標記，以減少夾緊工件時的摩擦力，使工件夾緊更加穩固。另外，為了避免V形爪的夾緊損毀工件表面，可在V形爪的工作面之上復制側有柔軟波紋的橡膠板，起到保護作用。建議橡膠板與V形爪間粘附處的粘膜應穩固，以避免橡膠板脫落

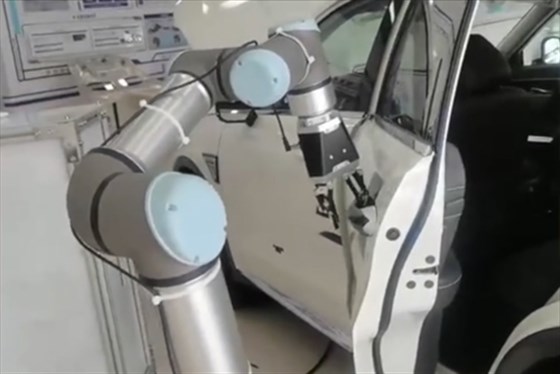

2.電動機械手夾爪設計
機械手夾爪，底板特定在臂架之上，機械手夾爪加裝在機械臂之上，完工直線開合動作。電動夾爪主要由電機、傳動齒輪、軸承組、滾珠絲杠和導軌構成。溝通轉矩電機通過變速箱齒輪液壓滾珠絲杠，以增進導桿的移動。電機的正反改用于構建收縮和膨脹。雙向推力軸承混合保證了絲杠的穩定性。通過導桿之上的沖擊塊碰撞限位開關，構建最小的膨脹和定位。當影響塊碰撞右端開關時，達最小伸展位移，當影響塊碰撞左端時，達最小膨脹位移伸縮臂由交流力矩電機驅動。力矩電機通過調控工作電壓來變化堵轉力矩，以符合平穩行駛、快速動作和精確定位的要求。傳動部分的伸縮臂由滾珠絲杠驅動。與梯形螺紋絲杠等其他傳動部件相對，滾珠絲杠的顯著優勢取決于機械手掌控精確、膨脹穩定敏捷、動作快速磋商。履行部分伸縮臂的伸縮運動通過導桿的開合構建。導桿部分使用雙導桿設計，可進一步提升伸縮臂的機械性能和精度建議
3.結論
本設計師的任務是將工件從發送帶遷移到機床之上，研磨之后再將工件放回發送帶上。機械手夾爪交付制造之后，首先要提升生產效率，減少人工成本，使生產過程更加流暢無序。同時，也精確地防止了人工運送造成的安全隱患，增加了搬運過程之中工傷的發生和工件碰撞的概率，對企業提升經濟效益有很小幫助。
