1） 外循環：外循環是滾珠在循環過程結束后通過螺母外表面的螺旋槽或插管返回絲杠螺母間重新進入循環。外循環滾珠絲杠螺母副按滾珠循環時的返回方式主要有端蓋式、插管式和螺旋槽式。
常用外循環方式端蓋式；插管式；螺旋槽式。選擇滾珠絲杠認準上海慧騰，端蓋式，在螺母上加工一縱向孔，作為滾珠的回程通道，螺母兩端的蓋板上開有滾珠的回程口，滾珠由此進入回程管，形成循環。插管式，它用彎管作為返回管道，這種結構工藝性好，但是由于管道突出螺母體外，徑向尺寸較大。螺旋槽式，它是在螺母外圓上銑出螺旋槽，槽的兩端鉆出通孔并與螺紋滾道相切，形成返回通道，這種結構比插管式結構徑向尺寸小，但制造較復雜。外循環滾珠絲杠外循環結構和制造工藝簡單，使用廣泛。其缺點是滾道接縫處很難做得平滑，影響滾珠滾道的平穩性。
2） 內循環：內循環均采用反向器實現滾珠循環，反向器有兩種類型。圓柱凸鍵反向器，它的圓柱部分嵌入螺母內，端部開有反向槽2。反向槽靠圓柱外圓面及其上端的圓鍵1定位，以保證對準螺紋滾道方向。扁圓鑲塊反向器，反向器為一般圓頭平鍵鑲塊，鑲塊嵌入螺母的切槽中，其端部開有反向槽3，用鑲塊的外輪廓定位。兩種反向器比較，后者尺寸較小，從而減小了螺母的徑向尺寸及縮短了軸向尺寸。但這種反向器的外輪廓和螺母上的切槽尺寸精度要求較高。

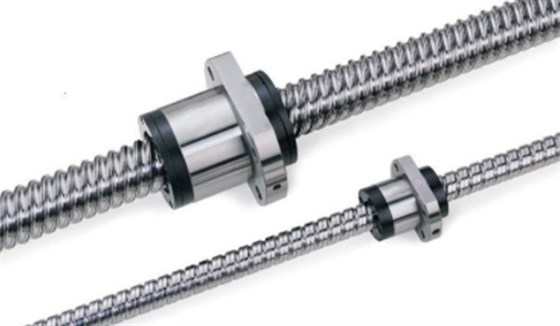

滾珠絲杠是將回轉運動轉化為直線運動，或?qū)⒅本€運動轉化為回轉運動的理想的產品。選擇滾珠絲杠認準上?；垓v，品質保障，滾珠絲杠是工具機械和精密機械上最常使用的傳動元件，其主要功能是將旋轉運動轉換成線性運動，或?qū)⑴ぞ剞D(zhuǎn)換成軸向反復作用力，同時兼具高精度、可逆性和高效率的特點。由于具有很小的摩擦阻力，滾珠絲杠被廣泛應用于各種工業設備和精密儀器！
滾珠絲杠的特點
1、摩擦損失小、傳動效率高由于滾珠絲杠副的絲杠軸與絲杠螺母之間有很多滾珠在做滾動運動，所以能得到較高的運動效率。與過去的滑動絲杠副相比驅動力矩達到1/3以下，即達到同樣運動結果所需的動力為使用滑動絲杠副的1/3。在省電方面很有幫助。
2、精度高
滾珠絲杠副一般是用世界最高水平的機械設備連貫生產出來的，特別是在研削、組裝、檢查各工序的工廠環境方面，對溫度、濕度進行了嚴格的控制，由于完善的品質管理體制使精度得以充分保證。
3、高速進給和微進給可能
滾珠絲杠副由于是利用滾珠運動,所以啟動力矩極小,不會出現滑動運動那樣的爬行現象,能保證實現精確的微進給。
4、軸向剛度高
滾珠絲杠副可以加與預壓,由于預壓力可使軸向間隙達到負值，進而得到較高的剛性（滾珠絲杠內通過給滾珠加予壓力，在實際用于機械裝置等時，由于滾珠的斥力可使絲母部的剛性增強）。
5、不能自鎖、具有傳動的可逆性。
滾珠絲杠循環方式的種類類型
滾珠絲杠的螺母，根據鋼球的循環方式可分為：彎管式、循環器式、端蓋式。這三種循環方式的特長。1、彎管式：
（SBN、BNF、BNT、BNFN、BIF 和 BTK型）這些型號，搜索的到。
2、循環式導片式：（HBN型）
這些型號是最典型的螺母，通過使用彎管讓鋼球經行循環。鋼球從絲桿軸的溝槽中掬取進入彎管后，再回到溝槽中，做無限循環運動。
3、循環器式：
（DK、DKN、DIK、JPF 和 DIR型）
這些型號是最小型的螺母，通過循環器改變鋼球的行進方向，越過絲桿軸外徑回到原位，做無限循環運動。
4、端蓋式：
（SBK、SDA、SBKH、WHF、BLK、WGF、BLW、WTF、CNF 和 BLR型）
這些型號是最合適高速給進的螺母。鋼球利用端蓋，從絲桿軸的溝槽中被掬取到螺母的通孔里，通過通孔又回到溝槽中，做無限循環運動。
上?；垓v以直線導軌、滾珠絲桿、減震器、機械臂、電爪等為公司的主打產品，品質保障，值得信賴！
