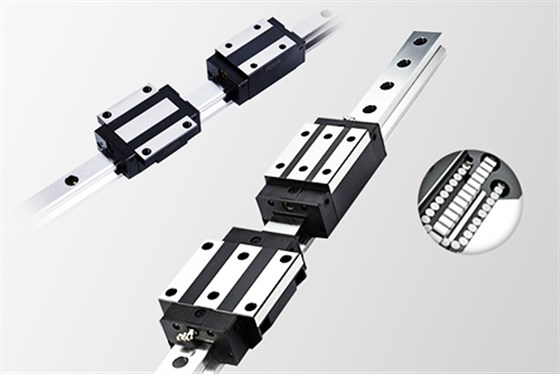

在現代制造業中，高扭矩導軌滑塊作為連接和傳動的重要組件，廣泛應用于數控機床、自動化設備、醫療設備以及航空航天等領域。這些設備在復雜多變的工作環境中，往往需要承受動態負載的急劇變化，對導軌滑塊的響應速度和穩定性提出了極高的要求。本文將從材料選擇、結構設計、制造工藝、潤滑與保養等方面，詳細探討如何保障高扭矩導軌滑塊在動態負載變化下的響應速度和穩定性。

一、材料選擇與熱處理

高扭矩導軌滑塊的本體通常采用高強度、高剛性的材料制造，如合金鋼等。這些材料具有優異的機械性能和化學穩定性，能夠在高負荷、高速度的工作環境下保持穩定的性能。此外，通過淬火、回火等熱處理工藝，可以調整材料的組織結構和性能，進一步提高導軌滑塊的硬度、強度和耐磨性。這些措施確保了導軌滑塊在動態負載變化下能夠迅速響應并保持穩定。

二、合理的結構設計

結構設計是提高導軌滑塊承載能力的重要保障。高扭矩導軌滑塊常采用雙列或四列滾柱設計，以增加接觸面積，降低單位面積的受力，從而提高承載能力。同時，滾道設計成哥德式結構，接觸角為45°，以實現四方向等載荷的效果，不僅提高了導軌滑塊的承載能力，還使其在運動過程中更加平穩，減少了振動和噪音。此外，嵌入式設計使得導軌滑塊剛體與框架、端蓋、密封件的結合更為緊密，無需螺絲固定，節省了設計空間，并確保了重載工況下的剛性和穩定性。

三、優化的傳動機制

為了實現高扭矩導軌滑塊在動態負載變化下的快速響應，傳動機制的設計至關重要。傳動裝置一般采用直線電機、蝸輪蝸桿傳動或齒輪傳動等技術。直線電機由于其結構簡單、響應快的特點，被廣泛應用于微型直線導軌中，能夠?qū)崿F(xiàn)高精度的位置控制和快速的動態響應。蝸輪蝸桿傳動和齒輪傳動則適用于一些要求較大扭矩和高速運動的場景。這些傳動方式通過精確的齒輪嚙合或蝸輪蝸桿的傳動比，將電機的動力高效地傳遞給滑塊，實現穩定的重載和高速運動。

四、潤滑與保養

潤滑是保障導軌滑塊穩定性和可靠性的重要環節。在高負荷、高扭矩的工作環境下，潤滑方式的選擇對于導軌滑塊的穩定性至關重要。油潤滑具有散熱效果好、摩擦系數低等優點，適用于高速、高負荷的工作環境。通過設計合理的油道和油槽，確保潤滑油能夠均勻、充分地分布在導軌和滾柱之間，形成一層油膜，減小摩擦阻力，降低磨損。此外，定期檢查和更換潤滑油，保持潤滑系統的清潔和良好狀態，也是確保導軌滑塊長期穩定運行的關鍵。

五、預緊力調整

預緊力是影響導軌滑塊性能的重要因素之一。適當?shù)念A(yù)緊力可以消除間隙、提高傳動精度和剛度。然而，過大的預緊力會增加摩擦阻力和磨損速度，甚至導致滾動體卡死。因此，在設置預緊力時，需根據具體工況進行精確計算和調整。通過優化預緊力設計，可以確保導軌滑塊在動態負載變化下保持穩定的性能。

六、定期檢測與維護

在長時間重載工況下，導軌滑塊的精度和性能可能會發生變化。為了保證其穩定性和可靠性，需要定期對導軌滑塊進行精度檢測和維護保養。這包括檢查導軌滑塊的表面狀態、內部結構、連接部位等，并根據檢測結果進行相應的處理和更換。同時，還應注意防止過度負荷和撞擊，避免導軌滑塊產生變形和裂紋。

七、結語

綜上所述，保障高扭矩導軌滑塊在動態負載變化下的響應速度和穩定性是一個復雜而系統的過程。通過選擇高強度、高剛性的材料，優化結構設計，采用先進的傳動機制，合理潤滑與保養，精確調整預緊力，以及定期檢測與維護，可以全面提升導軌滑塊的性能和穩定性。隨著材料科學、制造技術和計算機仿真技術的不斷發展，我們有理由相信高扭矩導軌滑塊的性能將得到進一步提升，以滿足更加苛刻的工況需求，為現代工業生產的持續發展提供有力支持。
