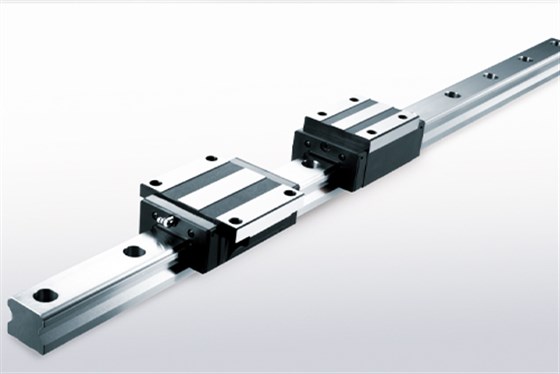

導軌滑塊的設計原理和工作原理

1. 導軌滑塊的設計原理

   導軌滑塊是機器人傳動部件中常用的一種，其設計原理包括類型設計、導向方式設計、角度設計、運行速度設計以及接觸面設計等方面。

1. 類型設計

   導軌滑塊的類型根據不同的應用場景進行選擇。通常情況下，直線導軌滑塊和角度導軌滑塊應用最為廣泛，而T型導軌滑塊則適用于一些特殊場合。直線導軌滑塊分為直線式和梯形式，可根據使用需求選擇。

   2.導向方式設計

   導軌滑塊的導向方式有兩種主要類型，即內導向和外導向。內導向方式將導軌裝配在固定部件內，通常需要較大的安裝空間，但能夠提供更好的穩定性和精度；而外導向則將導軌裝配在滑塊外側，可適用于狹小空間的導向。

   3.角度設計

   導軌滑塊的角度設計可以根據實際工作要求進行選擇。常見的有30度、45度、60度等。角度的不同會直接影響到滑塊的運行質量。

   4.運行速度設計

   導軌滑塊在運行過程中需要考慮到運行速度的設計，以免超過其承載能力而造成危險。通常情況下，導軌滑塊的運行速度應根據使用環境和負載要求來確定。運行速度過快會增加摩擦磨損，而運行速度過慢則會降低生產效率。

   5.接觸面設計

   導軌滑塊的接觸面需要具有一定的硬度和耐磨性，以保證其長期穩定的工作。常用的材料包括鋼、銅、鋁及一些高強度材料等。此外，滑塊表面處理也是關鍵，如涂覆高分子材料、噴塑等，可以增加表面硬度和耐磨性，從而提高導軌滑塊的使用壽命。

1. 導軌滑塊的工作原理

   導軌滑塊能夠?qū)⒕€性運動轉換為旋轉運動或?qū)⑿D(zhuǎn)運動轉換為線性運動。其工作原理主要是通過滑塊的平面軸承和導軌的滾珠軸承來實現的。不同的導向方式和材料選擇會對工作原理產生影響。

   具體來說，當導軌滑塊所受力作用時，滑塊沿著導軌方向進行運動。由于導軌滑塊采用平面軸承，因此其在運動過程中只會產生滑動摩擦，而不會產生滾動摩擦。這種設計使得導軌滑塊可以在高負載和低速工況下穩定工作。

   需要注意的是，在使用過程中要經常對導軌滑塊進行潤滑，以保持其正常運行。潤滑方式可以根據實際使用情況進行選擇，一般常用的有油潤滑和脂潤滑。

2. 總結

   綜上所述，導軌滑塊是一種重要的傳動裝置，其設計原理主要包括類型設計、導向方式設計、角度設計、運行速度設計以及接觸面設計等方面。其工作原理是通過滑塊的平面軸承和導軌的滾珠軸承實現將線性運動轉換為旋轉運動或者將旋轉運動轉換為線性運動。在使用過程中需要注意對導軌滑塊進行合適的潤滑，以保證其正常運行。
